Piramida zwierząt
System zabezpieczający eksponat podczas prac konserwatorskich.
- Klient
- Michał Kożurno
Zakres prac
- skanowanie 3D
- modelowanie CAD
- projektowanie podparcia
- druk 3D
- montaż
Cyfrowe projektowanie dla bezpieczeństwa dzieła
Ten projekt dotyczył nie tyle samej ekspozycji, co bezpiecznej obsługi bardzo delikatnego obiektu muzealnego. Dla Michała Kożurno, na potrzeby Narodowej Galerii Zachęta, opracowaliśmy system podparcia i zabezpieczenia konia z pracy „Piramida zwierząt” Katarzyny Kozyry.
Problem do rozwiązania
Koń miał zostać poddany konserwacji w pozycji bocznej. Ze względu na swoją delikatność i ograniczoną stabilność obiekt mógł ulec uszkodzeniu albo odkształceniu w trakcie przemieszczania i podparcia.
Skanowanie i model cyfrowy
Cały obiekt został zeskanowany w 3D skanerem Artec Leo. Na podstawie skanu przygotowaliśmy uśredniony model powierzchni ciała, a następnie parametryczny model CAD stanowiący bazę dalszego projektowania.
Projekt podparcia

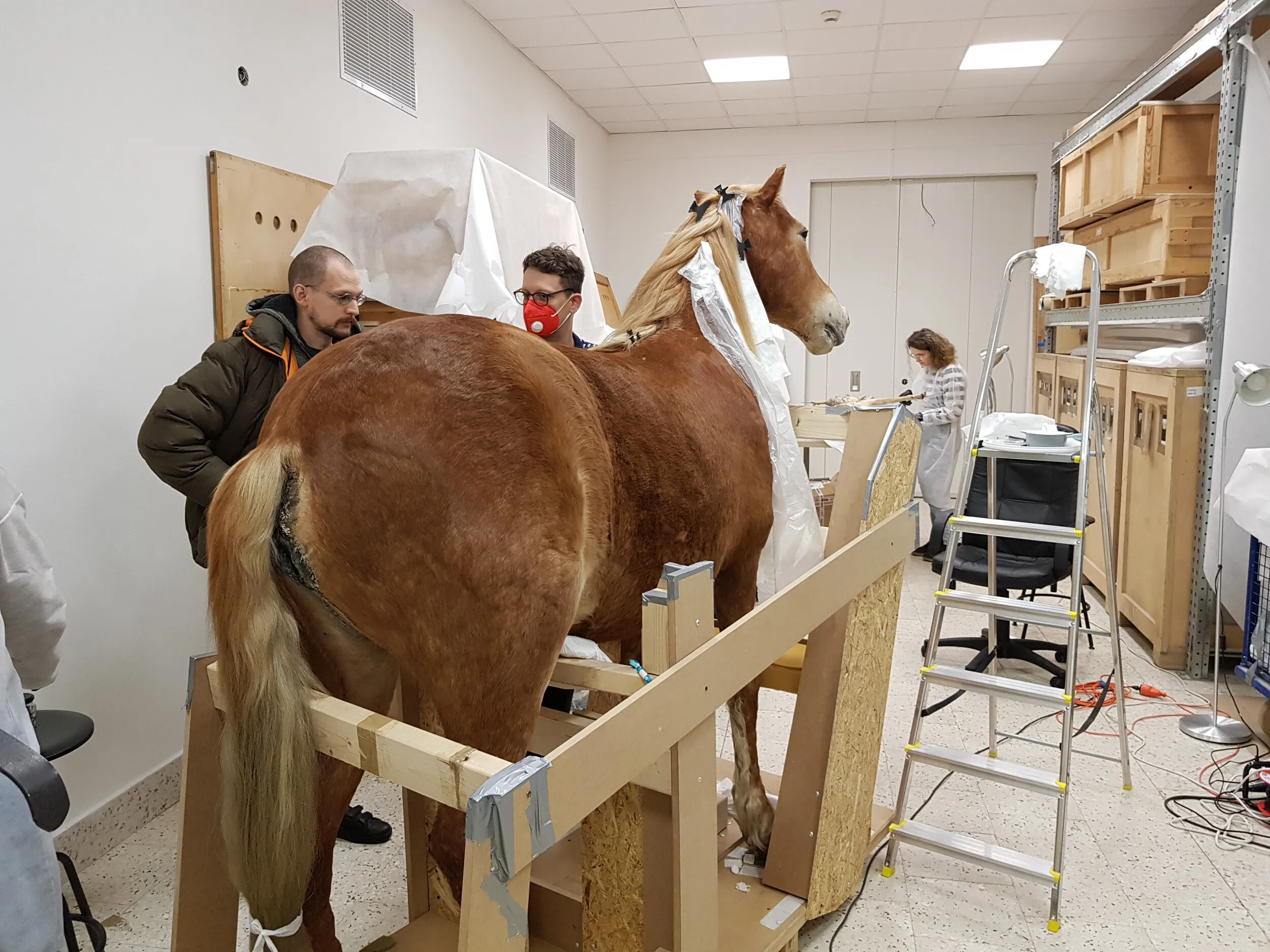

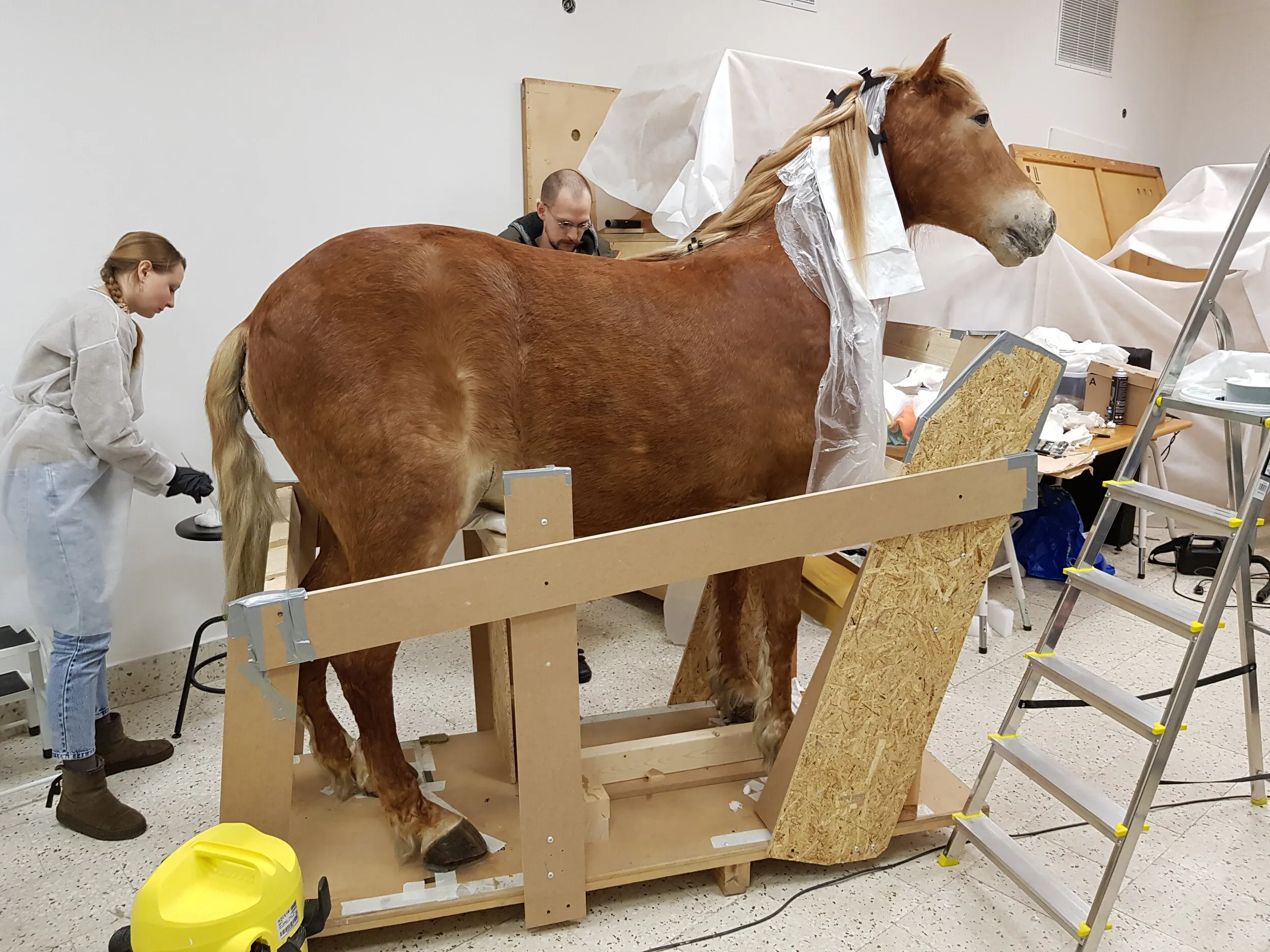

Powstał system złożony z drewnianego stelaża i dopasowanych skorup podtrzymujących ciało eksponatu. Geometrię opracowaliśmy tak, aby ograniczyć ryzyko deformacji, zachować dostęp serwisowy i umożliwić bezpieczny montaż oraz demontaż.
Znaczenie projektu
To przykład zastosowania skanowania 3D i projektowania cyfrowego nie do tworzenia repliki, lecz do ochrony oryginalnego dzieła. W takich realizacjach najważniejsze są precyzja dopasowania, przewidywalność konstrukcji i bezpieczeństwo eksponatu.
Co było ważne w tym projekcie
Ochrona delikatnego eksponatu
Koń miał zostać obrócony na bok podczas konserwacji. Potrzebowaliśmy konstrukcji, która przejmie ciężar i ograniczy ryzyko odkształcenia lub uszkodzenia.
Skanowanie Artec Leo
Cały obiekt zeskanowaliśmy w 3D. Skan dostarczył dokładnej geometrii potrzebnej do przygotowania dopasowanego podparcia.
Uśredniony model powierzchni
Surowy skan zawierał także przypadkowe nierówności, między innymi odstające kępki włosów. Przygotowaliśmy więc uśredniony model powierzchni ciała.
Parametryczny model CAD
Uśrednioną geometrię przekształciliśmy w parametryczny model CAD, który pozwolił kontrolować dopasowanie skorup i elementów nośnych.
Montaż bez zbędnej ingerencji

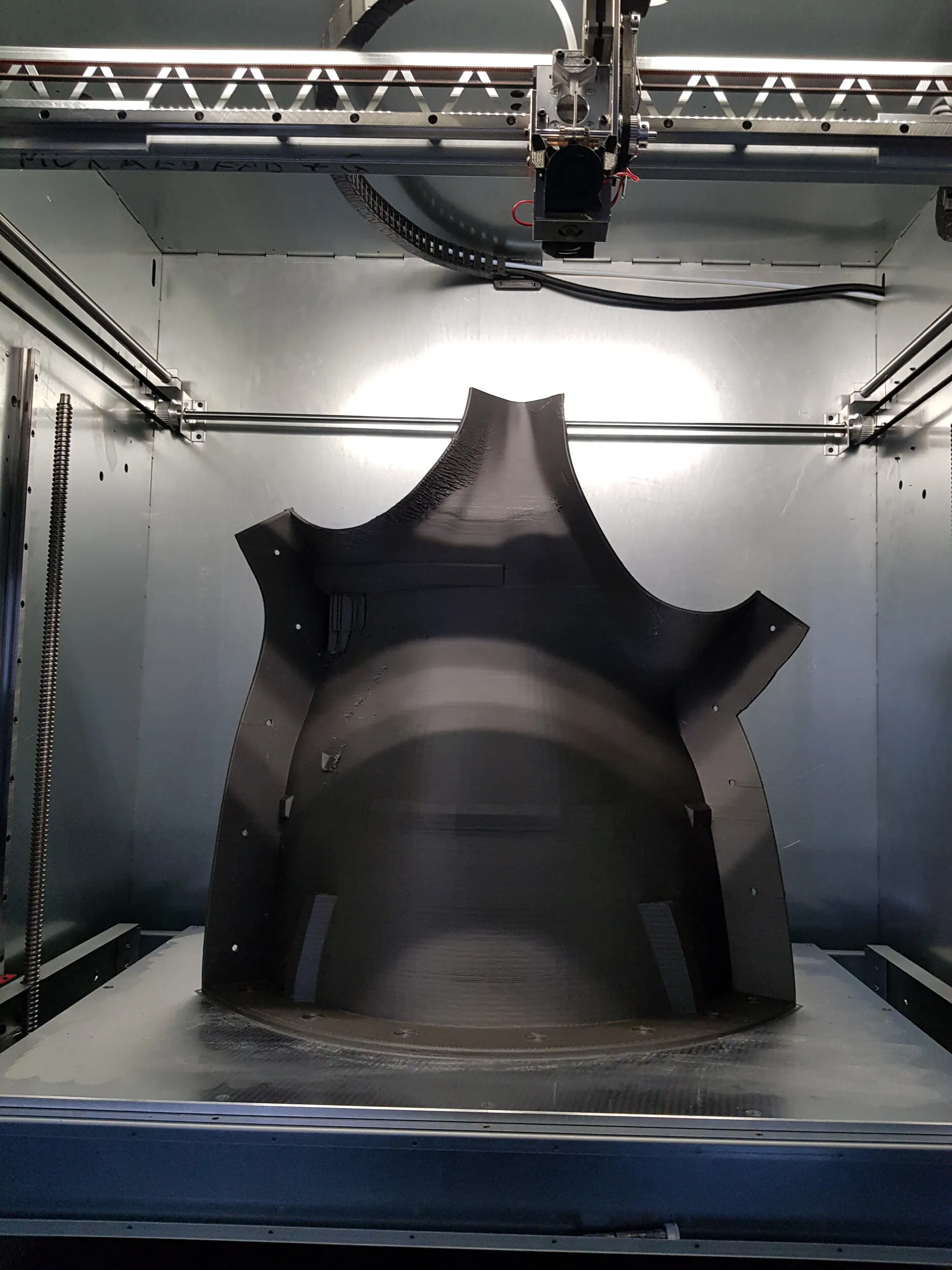

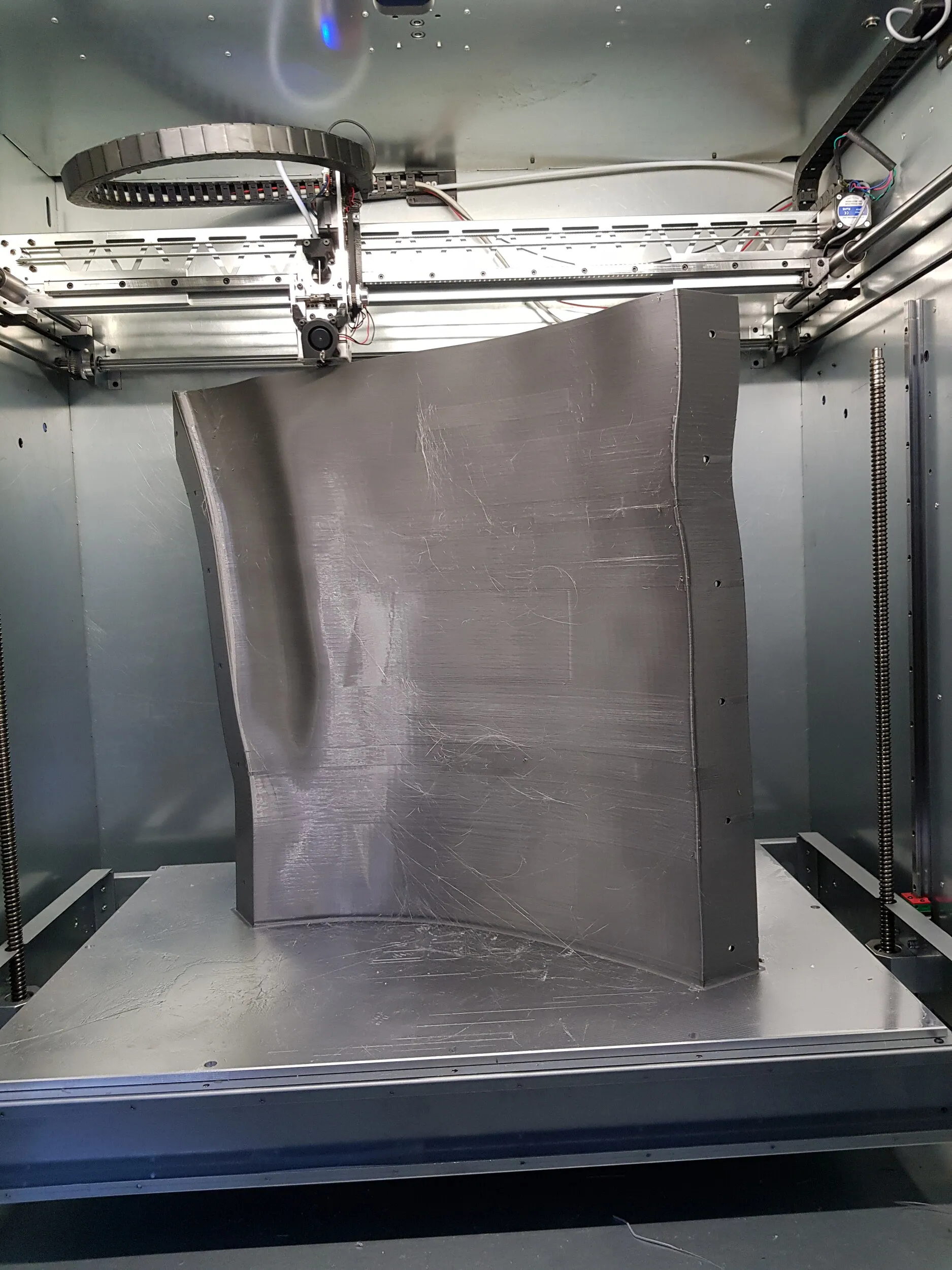

Skorupy zaprojektowaliśmy tak, aby można je było bezpiecznie zakładać i zdejmować oraz mocować do drewnianego stelaża bez przypadkowych punktów nacisku.
Od skanu do modelu
Cyfrowa geometria była podstawą do zaprojektowania elementów dopasowanych do kształtu eksponatu.
Półotwarty sarkofag
Konstrukcja stabilizuje ciało konia, ale pozostawia dostęp do fragmentów potrzebnych podczas konserwacji.
Bezpieczny montaż
Elementy montażowe pozwalają stabilnie zamocować skorupy do konstrukcji nośnej bez niepotrzebnej ingerencji w dzieło.
